Tuotteen yleiskatsaus& Sovellusesimerkkejä
Vahvat, vakaat sylinterimäiset magneetit teollisuuskäyttöön. Kuten harjattomat tasavirtamoottorit (BLDC), tuuliturbiinien roottorit ja suuren vääntömomentin{1}}teollisuusmoottorit. Magneetissa on kaarirakenne ja sitä voidaan mukauttaa kaarevuuden, paksuuden, sisä-/ulkohalkaisijan ja magnetointisuunnan suhteen. Optimoidun kaarigeometrian ja tarkan suuntamagnetoinnin ansiosta se tarjoaa vakaan ja tasaisen magneettivuon ulostulon, mikä takaa erinomaisen suorituskyvyn jopa nopeassa-pyörimisnopeudessa tai raskaassa{5}}kuormituksessa vahvojen sylinterimäisten magneettien ansiosta.
Tekniset parametrit
|
Tuotteen nimi |
Vahvan vakauden sylinterimäiset magneetit |
|
Magneettiluokka |
N42 (Br suurempi tai yhtä suuri kuin 14,3 kg, Hcj suurempi tai yhtä suuri kuin 10,8 KOe) |
|
Mitat |
Mukauta |
|
Toleranssi |
±0,05 mm pituus, leveys ja paksuus |
|
Käyttölämpötila |
Alle tai yhtä suuri kuin 80 astetta (muokattuja korkean lämpötilan{1}}versioita saatavilla) |
|
Tiheys |
Suurempi tai yhtä suuri kuin 7,5 g/cm³ |
|
Pintamagneettikenttä |
3000 ± 200 Gauss (mitattu TM-801 Gauss-mittarilla, Japani |
|
Magneettivuo |
1,8 mWb (virtausmittarilla mitattuna) |

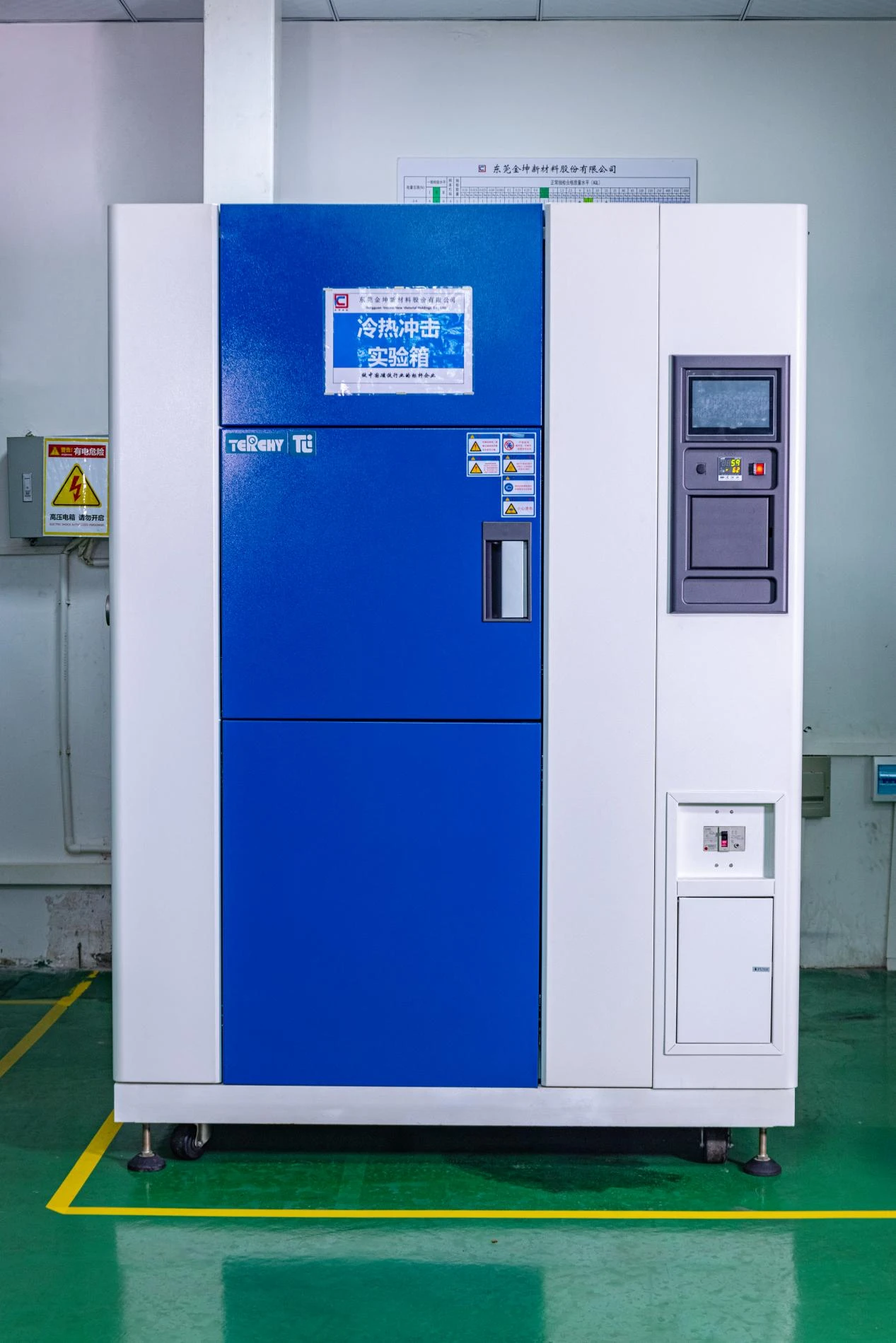

Rkelpoisuus- ja testausjärjestelmä
Vakaan suorituskyvyn ja tasaisen laadun varmistamiseksi koko tuotannossa on käytössä kattava luotettavuus- ja testausjärjestelmä.
Tarkastus- ja valvonta-alue:
Saapuva tarkastus: kemiallinen koostumus ja magneettiset ominaisuudet
In-prosessin ohjaus: seuranta ja näytteenotto kriittisissä vaiheissa
Ennakkotarkastus-lähetystä:
Magneettisten ominaisuuksien testaus (Br / Hcj / (BH)max)
Mitta- ja silmämääräinen tarkastus
Pinnoitteen tarttuvuuden testaus
Suolasumutesti (tarvittaessa)
Käytettävissä oleva dokumentaatio:
Magneettisen suorituskyvyn testiraportti
Mittatarkastusraportti
Pinnoite- ja suolasuihkutestiraportti (pyynnöstä)
Laadunvalvonta ja tarkastus
Laadun yhtenäisyys ja täydellinen jäljitettävyys säilyvät koko valmistusprosessin ajan.
- Magneettiset ominaisuudet mitataan kalibroiduilla laitteilla, mukaan lukien Helmholtz-kelat ja vuomittarit, jotta varmistetaan, että ne noudattavat määritettyjä suorituskykyalueita.
- Toiminnalliset testaukset, kuten veto{0}}voiman ja pitovoiman vahvistus, suoritetaan tarvittaessa.
- Mittojen tarkkuus, pinnan kunto ja pinnoitteen eheys tarkastetaan useissa tuotantovaiheissa
- Erän jäljitettävyys varmistetaan dokumentoidulla tietueella ja lasermerkinnällä.
- Laadunhallintajärjestelmä on toteutettu ISO- ja IATF-vaatimusten mukaisesti.
Turvallisuus, pakkaus ja kuljetus
Standardoituja pakkausmenetelmiä ja turvallisuusohjeita sovelletaan NdFeB-magneettien turvallisen käsittelyn, kuljetuksen ja vakaan toiminnan varmistamiseksi.
Turvallisuus- ja käsittelyohjeet:
- Vahva magneettinen voima-pidä kädet etäällä puristumisvammojen välttämiseksi
- Hauras materiaali-vältä iskuja, pudotuksia tai liiallista mekaanista rasitusta
- Suojakäsineiden käyttöä suositellaan käsittelyn aikana
- Pidä kaukana elektronisista laitteista, magneettisista tallennusvälineistä ja sydämentahdistimista
- Vältä korkeita lämpötiloja tai voimakkaita käänteisiä magneettikenttiä demagnetisoitumisen estämiseksi
Pakkaus ja kuljetus:
Yksittäinen tai kerroserotus magneettisen vetovoiman ja törmäyksen estämiseksi
Iskunkestävä-ja kosteutta{1}}kestävä sisäpakkaus
Vienti{0}}yhteensopiva ulkopakkaus
Magneettinen suojapakkaus saatavilla lento- ja kansainvälisiin kuljetuksiin
Räätälöinti ja palvelukyky
Tarjoamme joustavia räätälöityjä magneettiratkaisuja, jotka kattavat koko prosessin vaatimusten määrittelystä massatuotantoon.
Palvelun laajuus:
Räätälöintiprosessi: vaatimusten tarkistus → tekninen arviointi → näytteen hyväksyntä → massatuotanto
01
Minimitilausmäärä (MOQ): määräytyy tuotespesifikaatioiden ja prosessivaatimusten mukaan
02
Näytteenoton toimitusaika: tyypillisesti 7–15 päivää
03
Massatuotannon toimitusaika: tyypillisesti 20–30 päivää tilausmäärästä ja monimutkaisuudesta riippuen
04
Tekninen tuki: magneetin valintaopastus ja sovellustuki
05
FAQ
Q1. Kuinka valitsen sovellukselleni korkean Br- ja korkean Hcj-laadun välillä?
Korkeat Br-laadut sopivat, kun tilaa on rajoitetusti ja vaaditaan suurinta magneettista tehoa, mutta ne ovat herkempiä demagnetoitumiselle. Korkeat Hcj-luokat tulee valita, kun magneetti on alttiina korkeille lämpötiloille, käänteisille magneettikentille tai ankarille työolosuhteille, vaikka tämä tarkoittaisi hieman alhaisempaa magneettista voimakkuutta.
Q2. Mikä on käytännön ero SH-, UH-, EH- ja AH-laatujen välillä todellisessa käytössä?
Ero on pääasiassa koersitiivisuudessa ja lämpötilan stabiilisuudessa. SH-laadut sopivat tyypillisesti ~150 asteeseen, UH ~180 asteeseen, EH ~200 asteeseen ja AH ~230 asteeseen. Todelliset turvallisuusmarginaalit edellyttävät kuitenkin yleensä toimintaa vähintään 20–30 astetta näiden rajojen alapuolella.
Q3. Voiko laadukkaampi-magneetti korvata suuremman magneettivolyymin?
Tietyssä määrin kyllä. BHmax:n lisääminen voi mahdollistaa tilavuuden vähentämisen, mutta magneettipiirin suunnittelu, ympäröivän teräksen kyllästyminen ja lämpörajat muodostuvat usein pullonkaulaksi ennen kuin teoreettiset suorituskyvyn parannukset toteutuvat täysin.
